SIA 108

Der Schweizerische Ingenieur-​ und Architektenverein (SIA) erstellt für die Schweiz gültige Normen und Ordnungen im Bau- und Planungswesen. Eine dieser Ordnungen wird in der Norm 108 publiziert und beschreibt Empfehlungen zur Leistungsvereinbarung und Kalkulationshilfen zur Honorierung von Planerleistungen. Dabei wird im SIA-Leistungsmodell der Lebenszyklus eines Gebäudes in sechs Phasen und zwölf Teilphasen geregelt und pro Phase die zu erbringenden Leistungen und Honorare der Ingenieurinnen und Ingenieure definiert.

Mit dieser Zusatzfunktion wird eine Beispielimplementation der SIA Norm 108 anhand dieser Ordnung bereitgestellt:

Auf Basis bestimmter Eingabeparameter werden Budgets auf SIA Phasen kalkuliert und das Honorar von Ingenieurleistungen im Bereich HLKS berechnet.

Den Download des Config Sets finden Sie hier .

Anwendung

Übersicht

• Verwendung der mitgelieferten Vorlage
• Kalkulation des Budgets
  • Subphasen
  • Phasen
• Neue Projektvorlage erstellen
• Neue Bauobjektvorlage erstellen
• Anforderungen und Download

Verwendung der mitgelieferten Vorlage

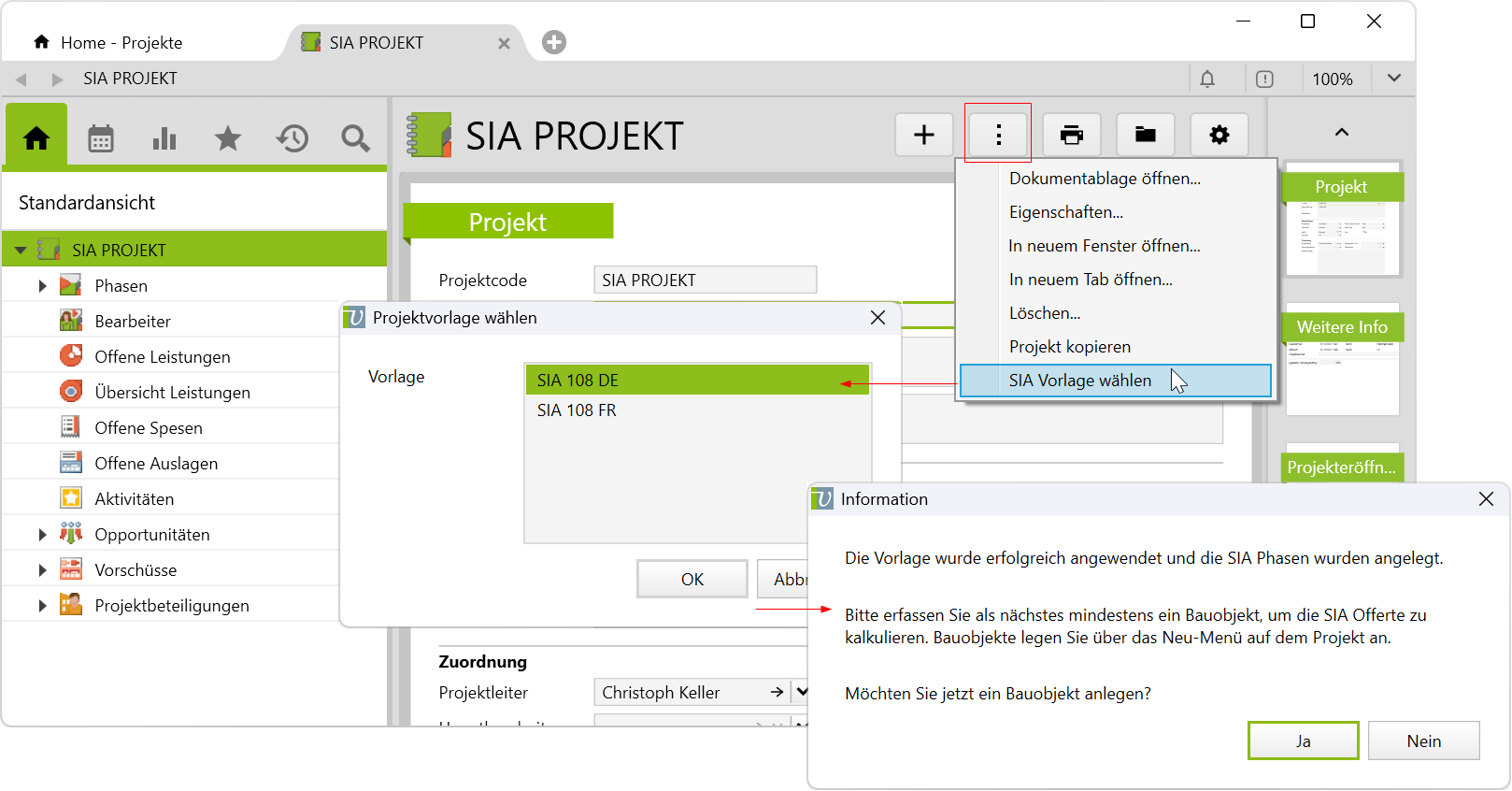

1. Erstellen Sie ein Projekt (oder wählen Sie ein vorhandenes Projekt) und wählen Sie über das Menü Aktionen die Option SIA Vorlage wählen, wählen Sie die gewünschte (mitgelieferte) Vorlage aus und bestätigen Sie die Auswahl mit OK.



   Die Vorlage SIA 108 legt auf dem Projekt die Phasen, SIA Phasen inkl. prozentualem Anteil für Heizung, Lüftung, Kälte und Sanitär und eine Offerte an. Wenn der Informationsdialog mit Ja bestätigt wird, wird zusätzlich direkt ein Bauobjekt erstellt (siehe nächster Punkt).

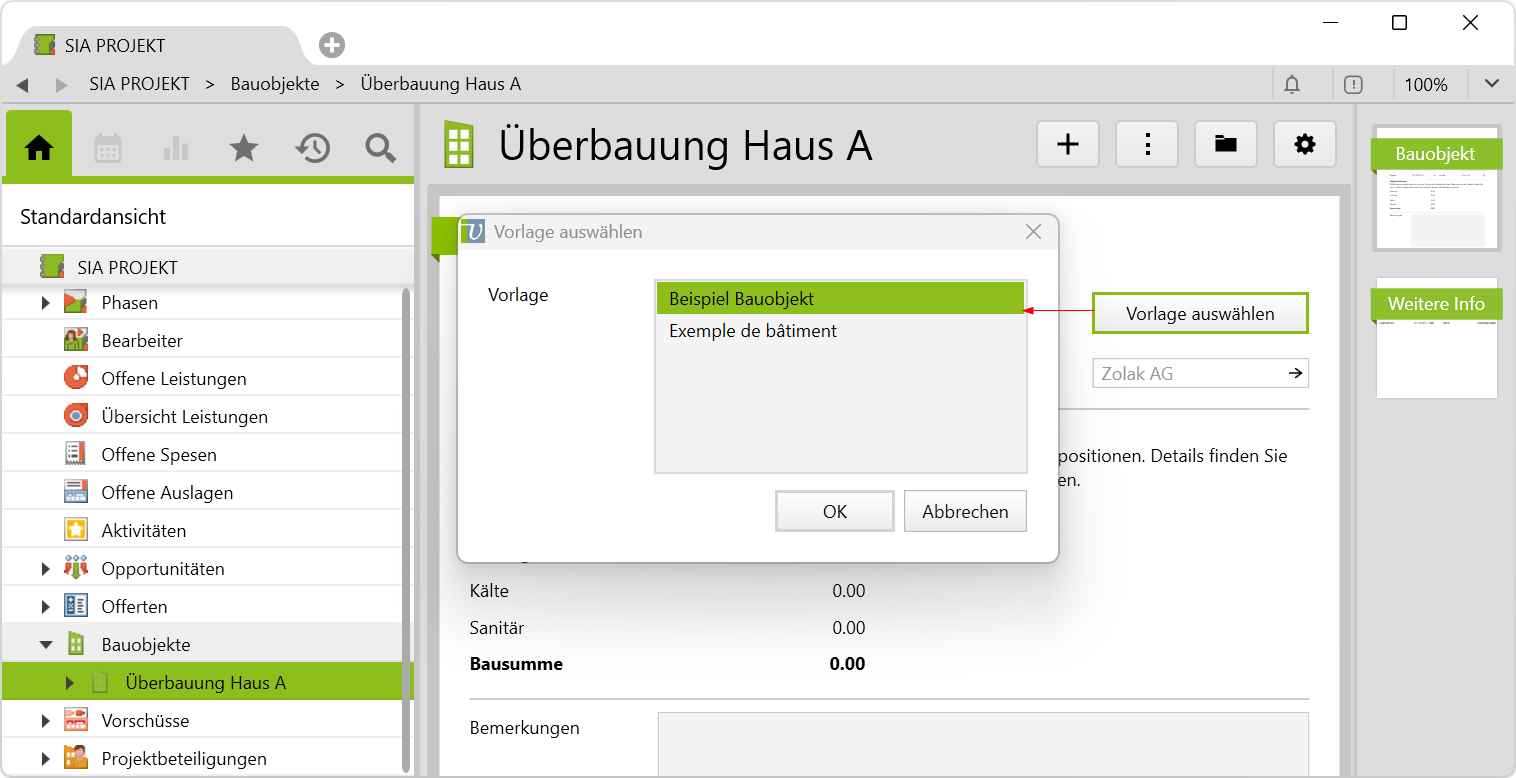

2. Mit einem Klick auf Ja öffnet sich direkt die Detailseite des Bauobjekts. Auf dem Bauobjekt können via Rechtsklick oder Menü Aktionen neue Objektpositionen manuell erzeugt oder es kann eine in den Einstellungen definierte Vorlage mit vordefinierten Objektpositionen ausgewählt werden:

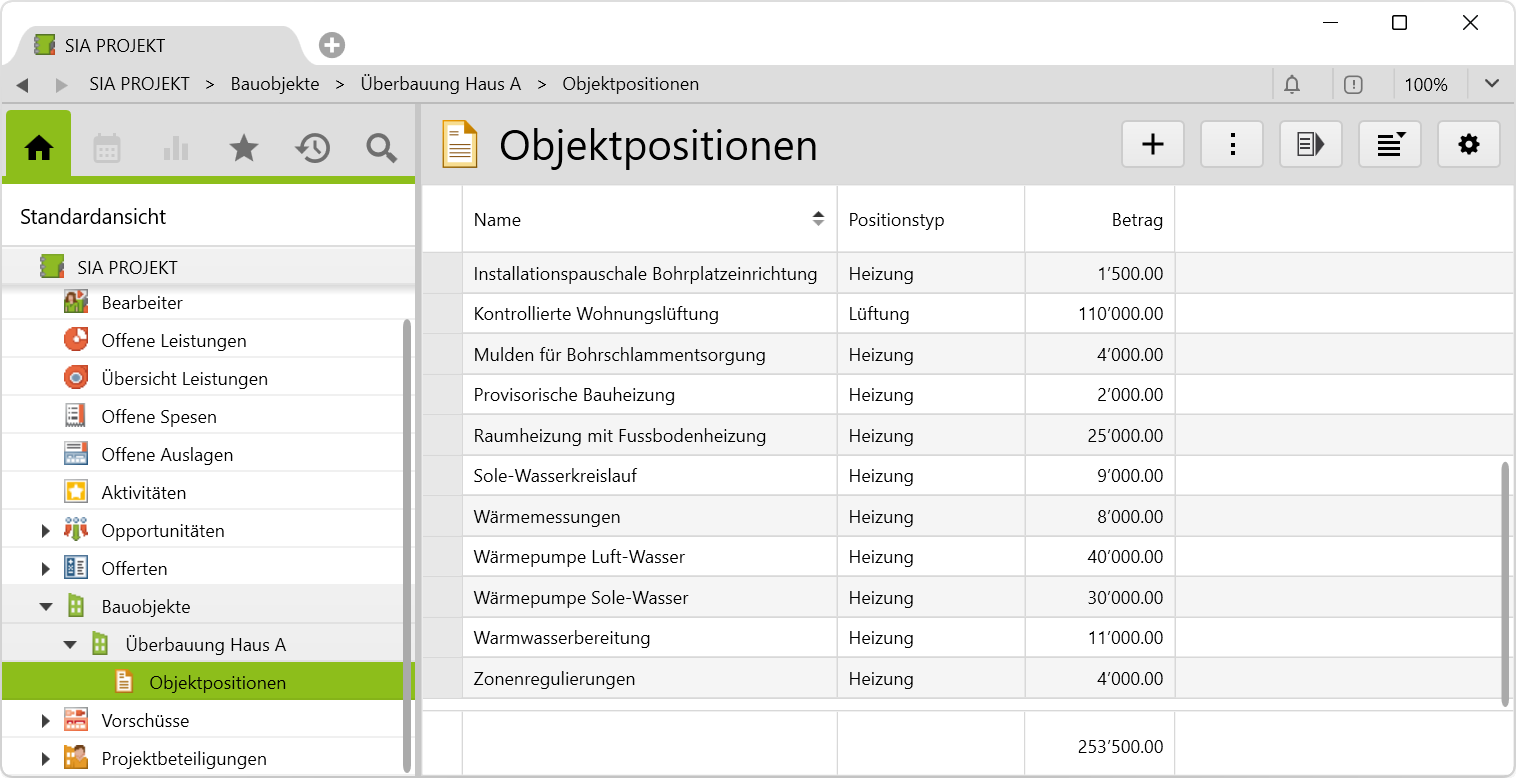

3. Tragen Sie die Beträge der relevanten Objektpositionen ein.

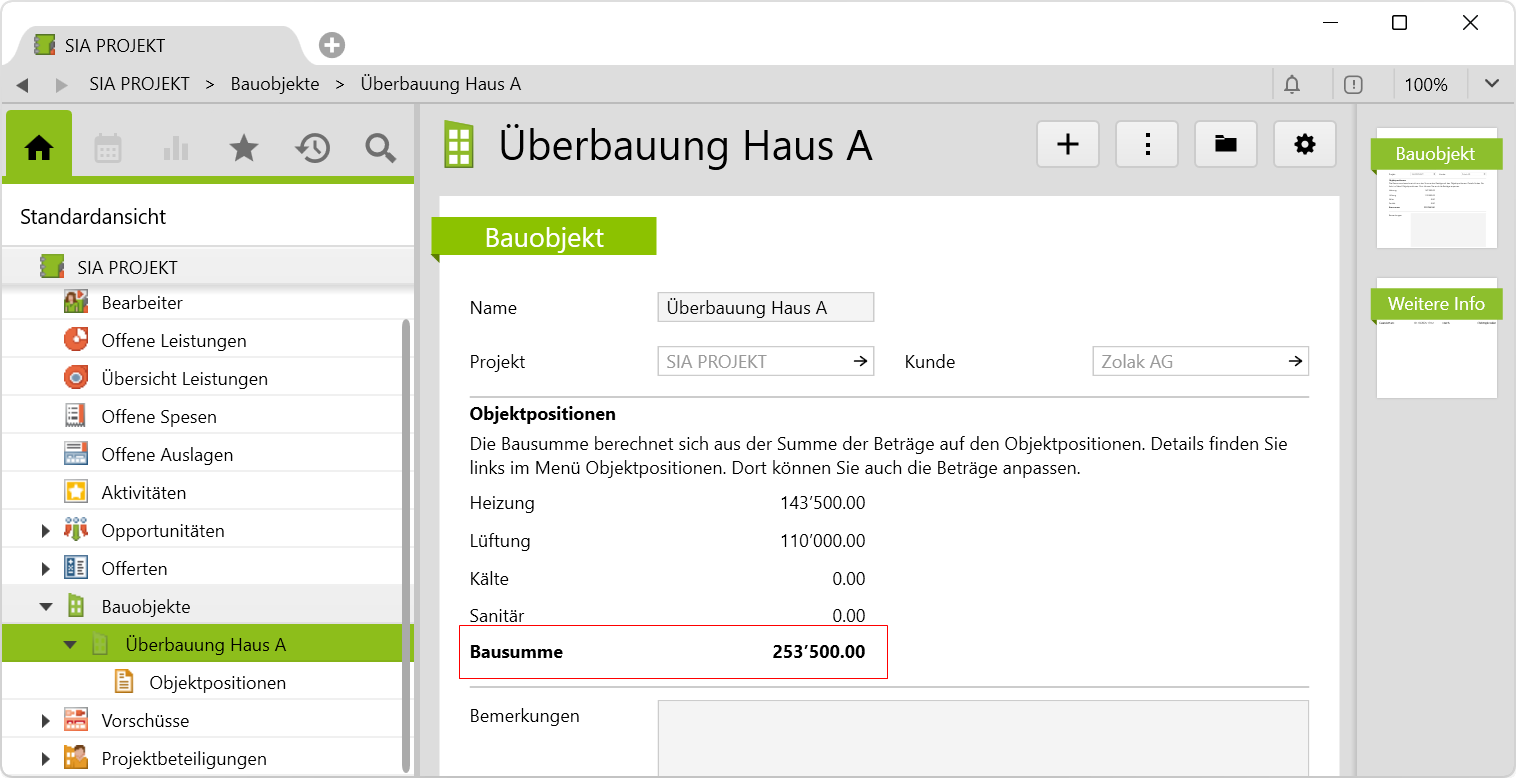

4. Die Bausumme des Objekts berechnet sich aus der Summe der Beträge, die Sie auf den Objektpositionen eingetragen haben:

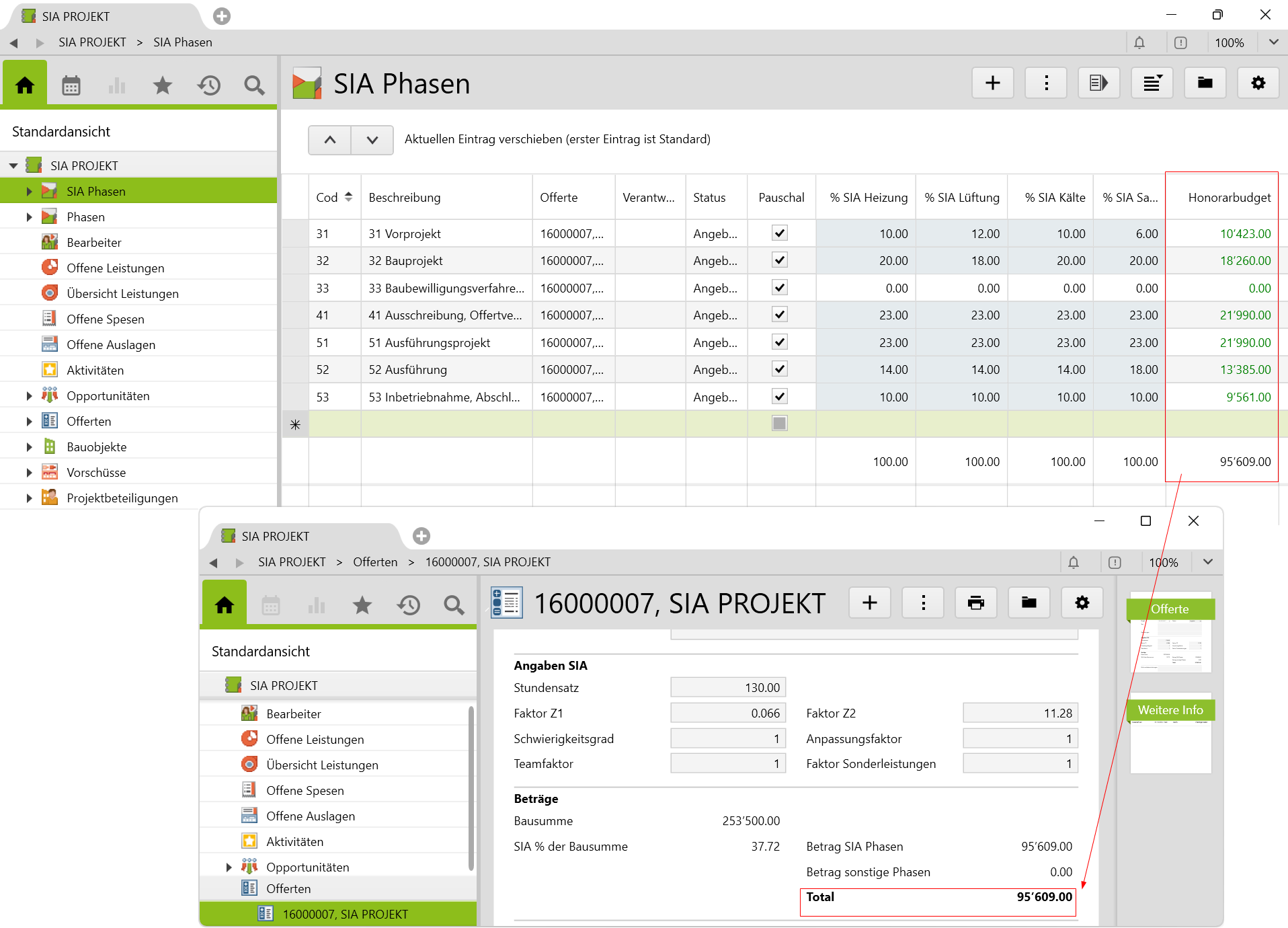

5. Die eingetragenen Beträge werden automatisch auf die Subphasen (Ordner SIA Phasen) und Phasen (Ordner Phasen) übertragen, das Honorarbudget gemäss Prozentangaben auf den Subphasen und den weiteren Kennzahlen (siehe nächster Punkt) kalkuliert und die SIA Phasen der Offerte zugeordnet.

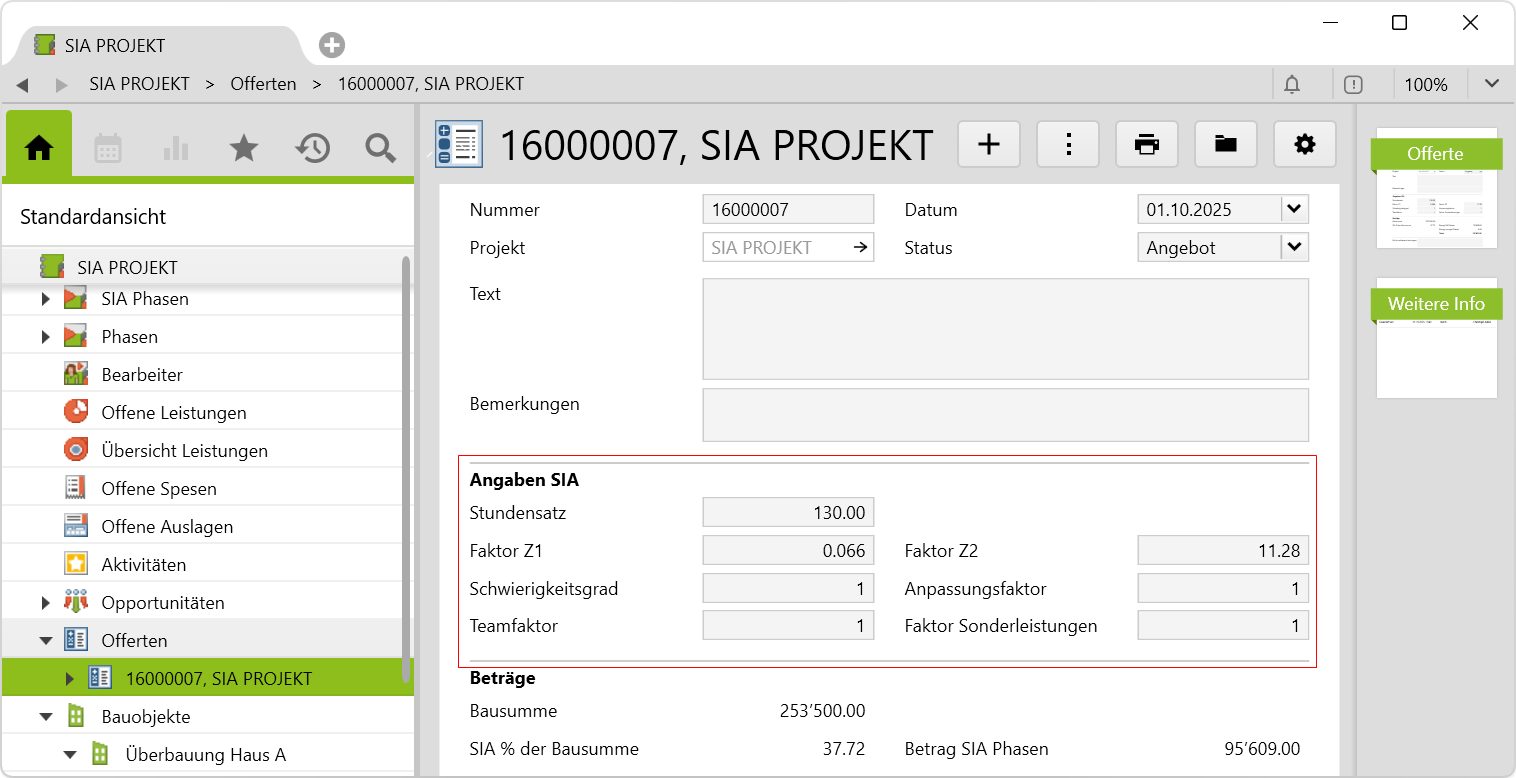

6. Die weiteren Kennzahlen befinden sich im Abschnnitt Angaben SIA auf der Offerte. Die Felder sind mit der mitgelieferten Vorlage vorausgefüllt und werden grösstenteils von der SIA selbst vorgegeben.

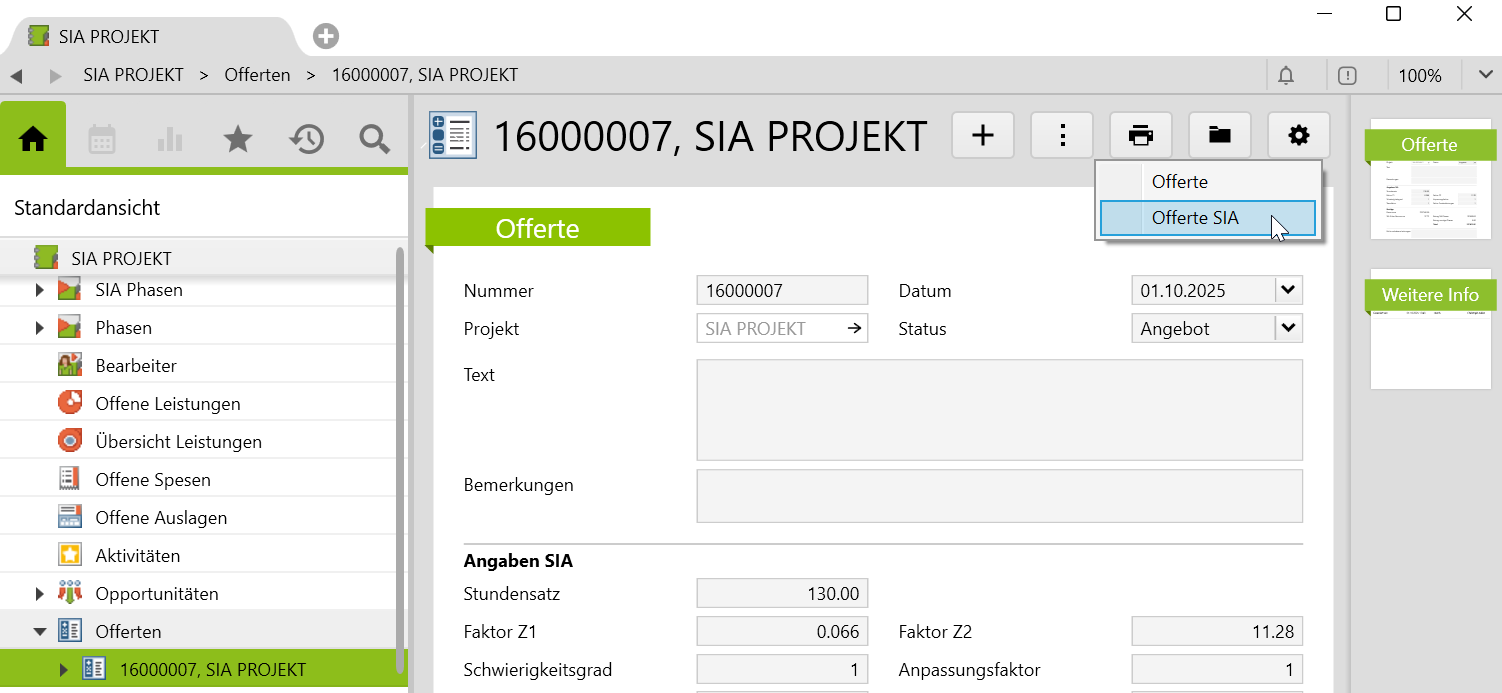

7. Nachdem alle relevanten Daten erfasst wurden, wird das Honorarbudget kalkuliert und auf der Offerte unter Total ausgegeben. Um die Offerte zu drucken, wählen Sie im Menü Drucken die Option Offerte SIA:

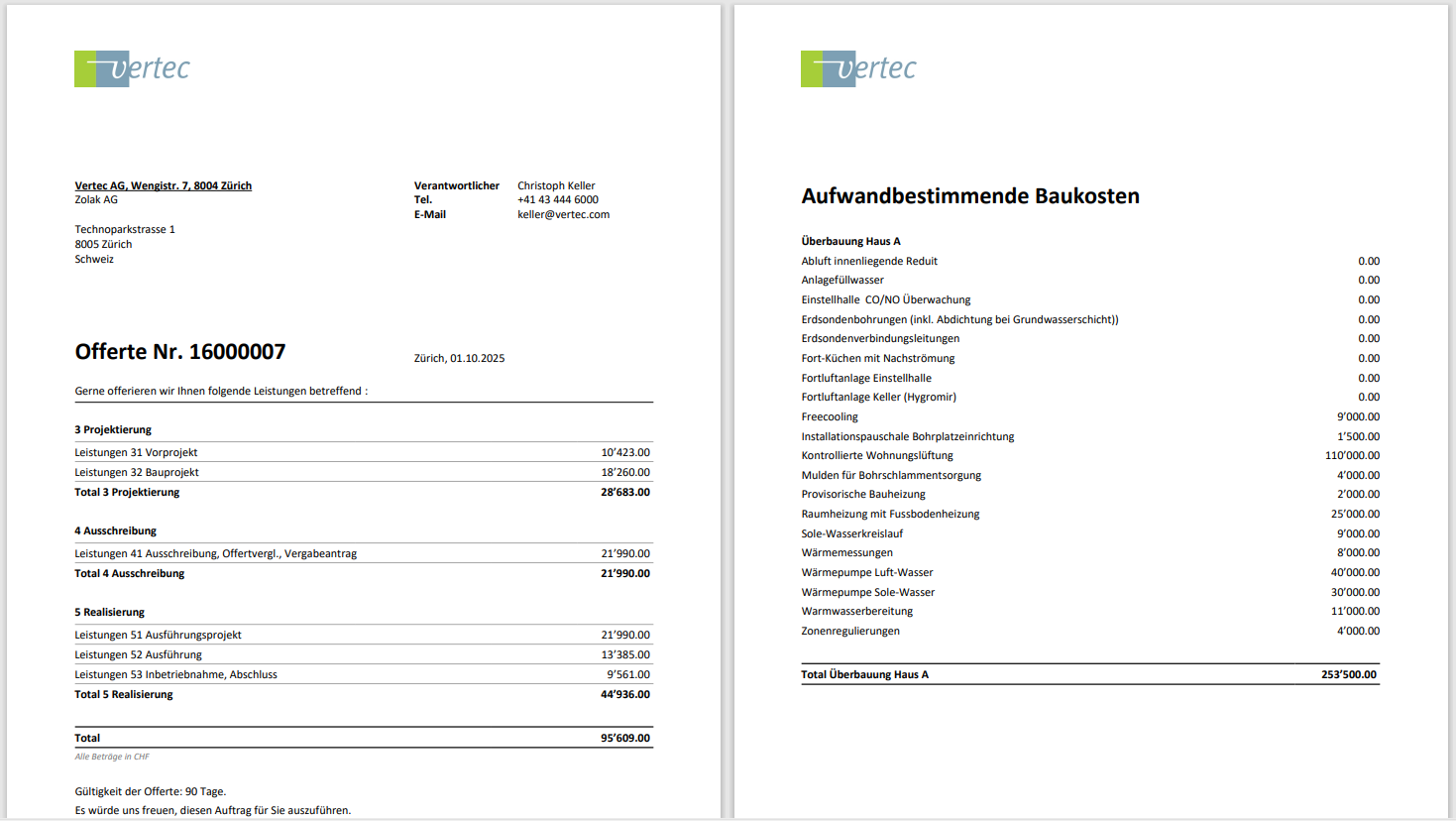

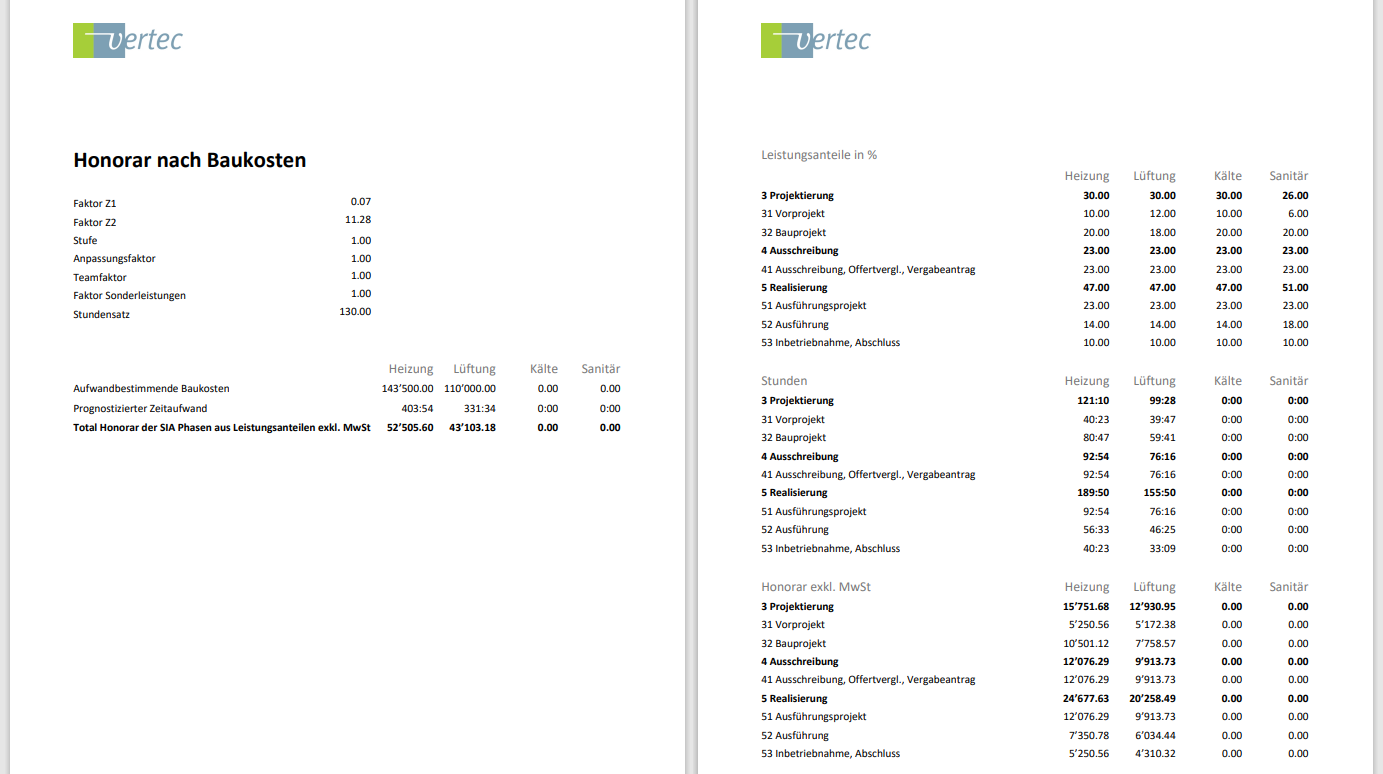

Dadurch wird ein vierseitiges PDF-Dokument mit folgenden Angaben erstellt:

1. Eine Übersicht über die Honorarbudgets aller SIA Phasen gruppiert pro Phase
2. Alle Objektpositionen mit Beträgen und das Total der Bausumme
3. Honorar nach Baukosten anhand der Kennzahlen des Abschnitts Angaben SIA
4. Teilleistungen (Leistungsanteile) in %, Anzahl Stunden und Honorar exkl. MwSt der einzelnen Subphasen

Ausserdem wird eine Aktivität erzeugt, auf der die Offerte gespeichert wird.

Kalkulation des Budgets

Auf Basis der Beträge auf den Objektpositionen des Bauobjekts werden automatisch die Budgets für die SIA Phasen berechnet, aus denen sich schliesslich die Offertensumme ergibt.

Da die SIA Angaben auf der Offerte zur Kalkulation benötigt werden, können nur solche Subphasen automatisch kalkuliert werden, die sich auf einer Offerte mit validen SIA Angaben befinden. Auf der Offerte sollten immer die Subphasen, nicht die Oberphasen zugeordnet sein.

Subphasen

Die Subphasen stellen die Teilphasen gemäss Leistungsmodell SIA 108 dar und befinden sich im Ordner SIA Phasen. Die Budgets auf den Subphasen werden aufrund der folgenden Parameter kalkuliert:

• Höhe der Bausumme
• Prozentuale Leistungsanteile
• Weitere SIA Angaben (auf der Offerte)

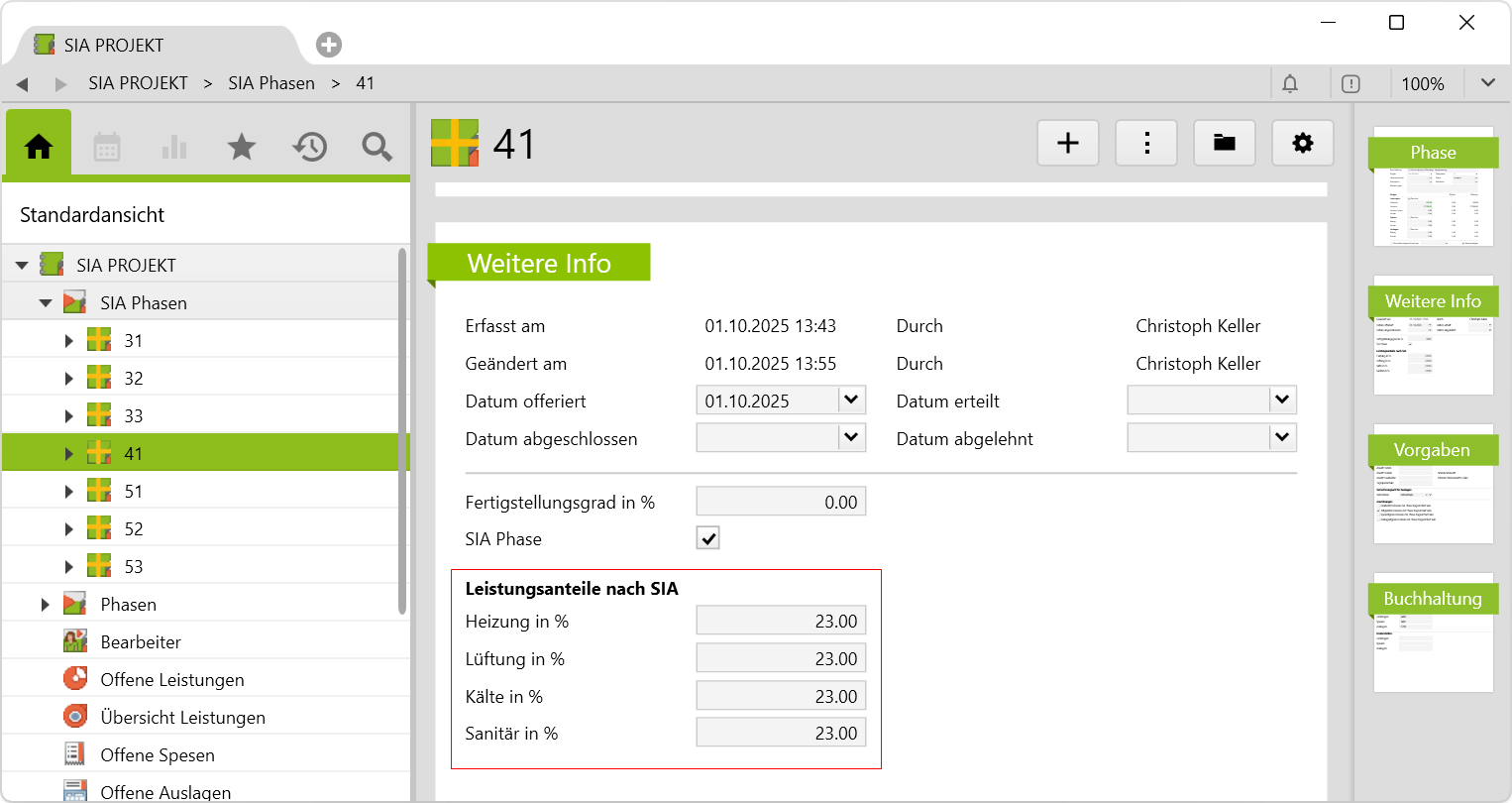

Die prozentualen Leistungsanteile sind sowohl auf der Seite Weitere Info der einzelnen Subphasen:

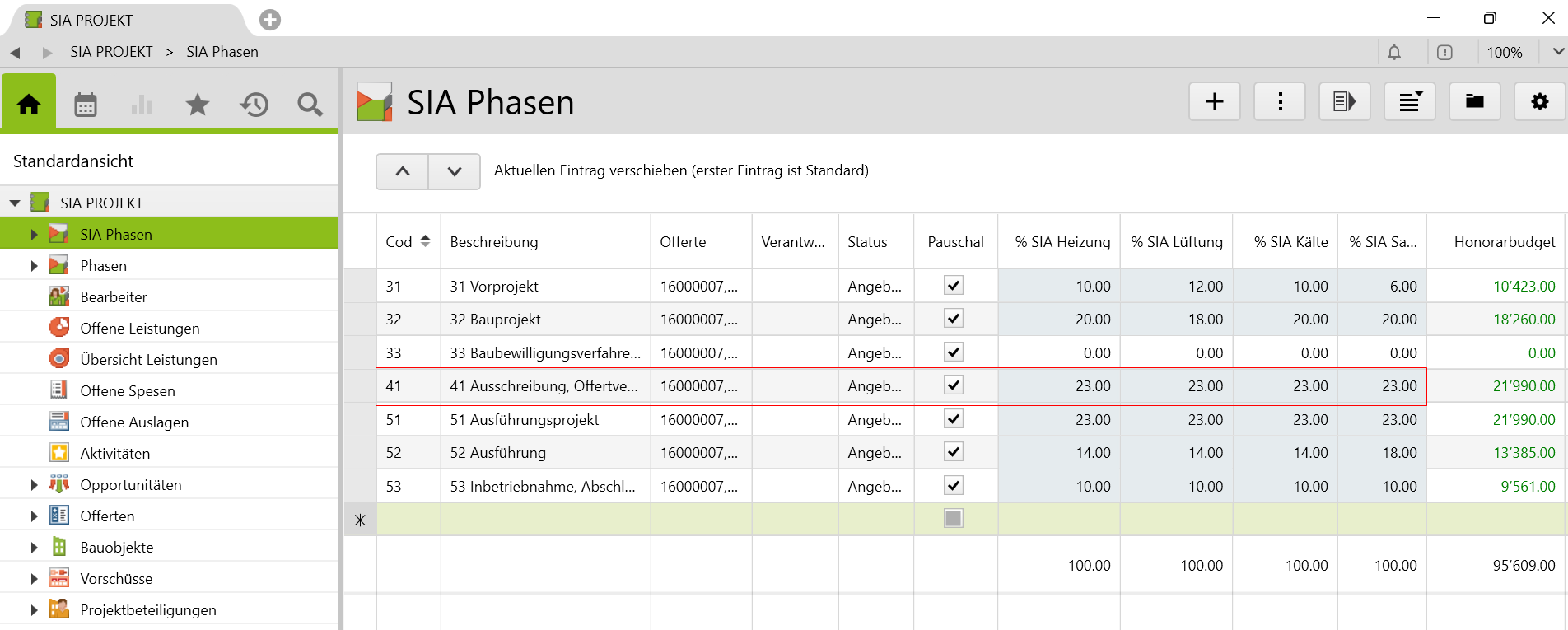

als auch in der Übersicht des Ordners SIA Phasen konfigurierbar:

Die Subphasen erscheinen im Ordner SIA Phasen aufgrund der aktivierten Checkbox SIA Berechnung.

Phasen

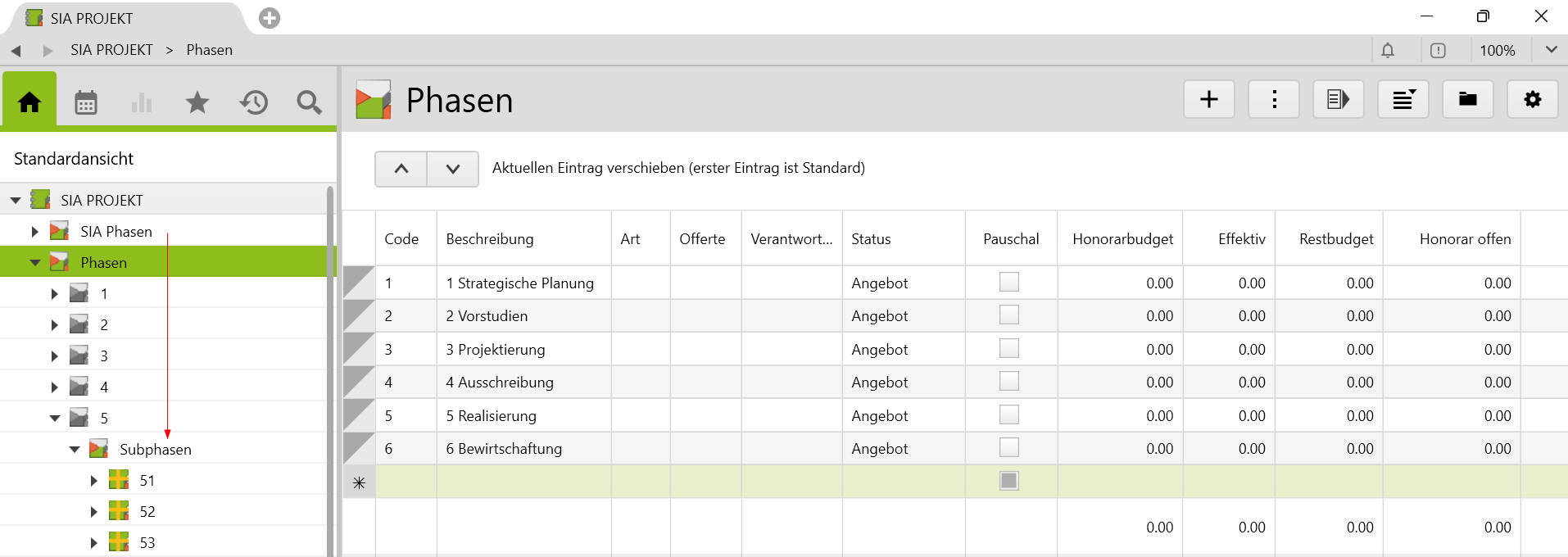

Im Ordner Phasen befinden sich die Oberphasen mit den Codes 1-6 gemäss Leistungsmodell SIA 108. Jeder Phase sind Subphasen zugeordnet mit den jeweils passenden zweistelligen Codes wie bspw. Oberphase 5 Realisierung mit den Subphasen 51-53.

Neue Projektvorlage erstellen

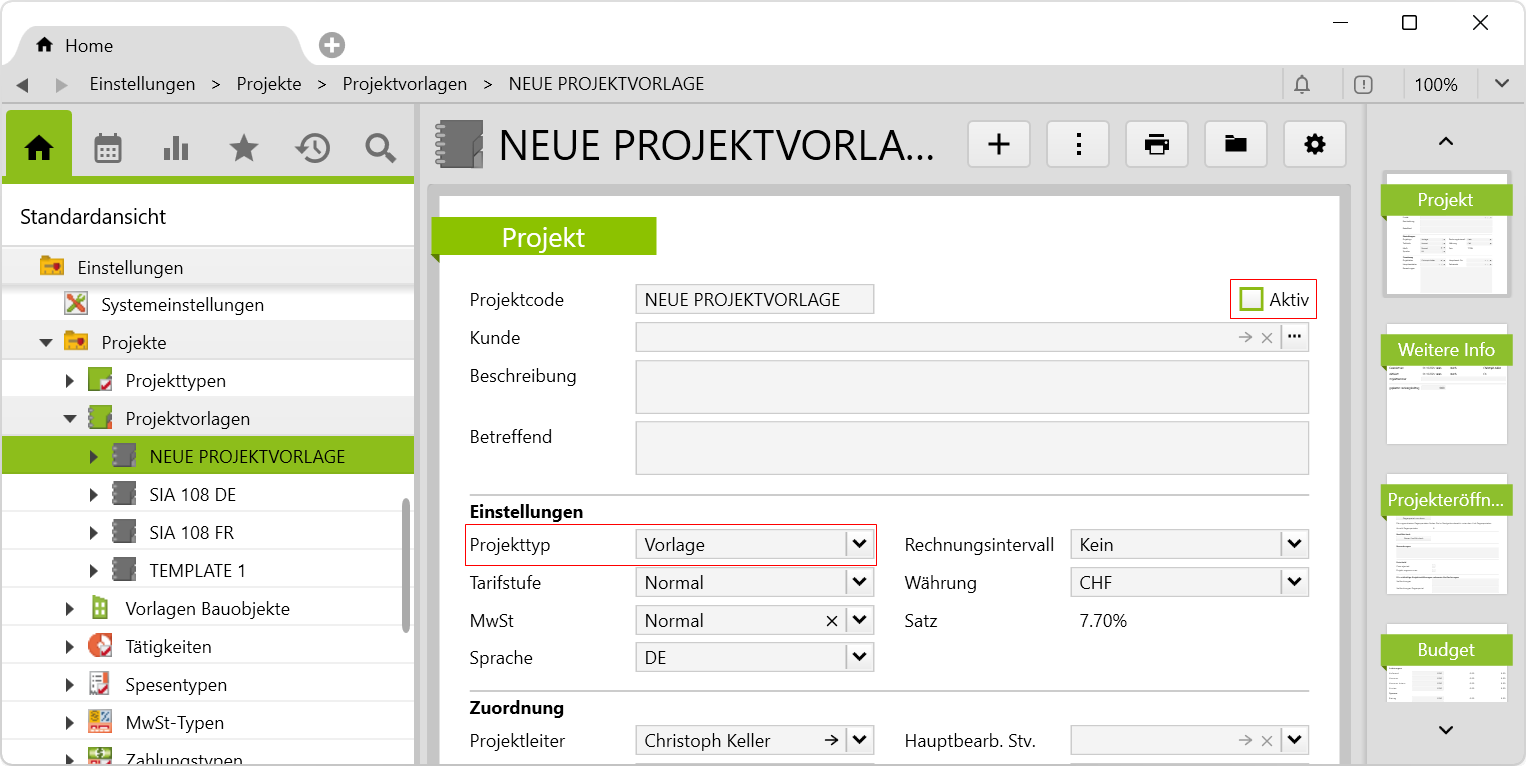

1. Erstellen Sie ein neues Projekt, setzen Sie es auf inaktiv (damit es nicht in der Leistungserfassung erscheint) und wählen Sie den Projekttyp Vorlage. Dadurch erscheint es in den Einstellungen im Ordner Projektvorlagen:

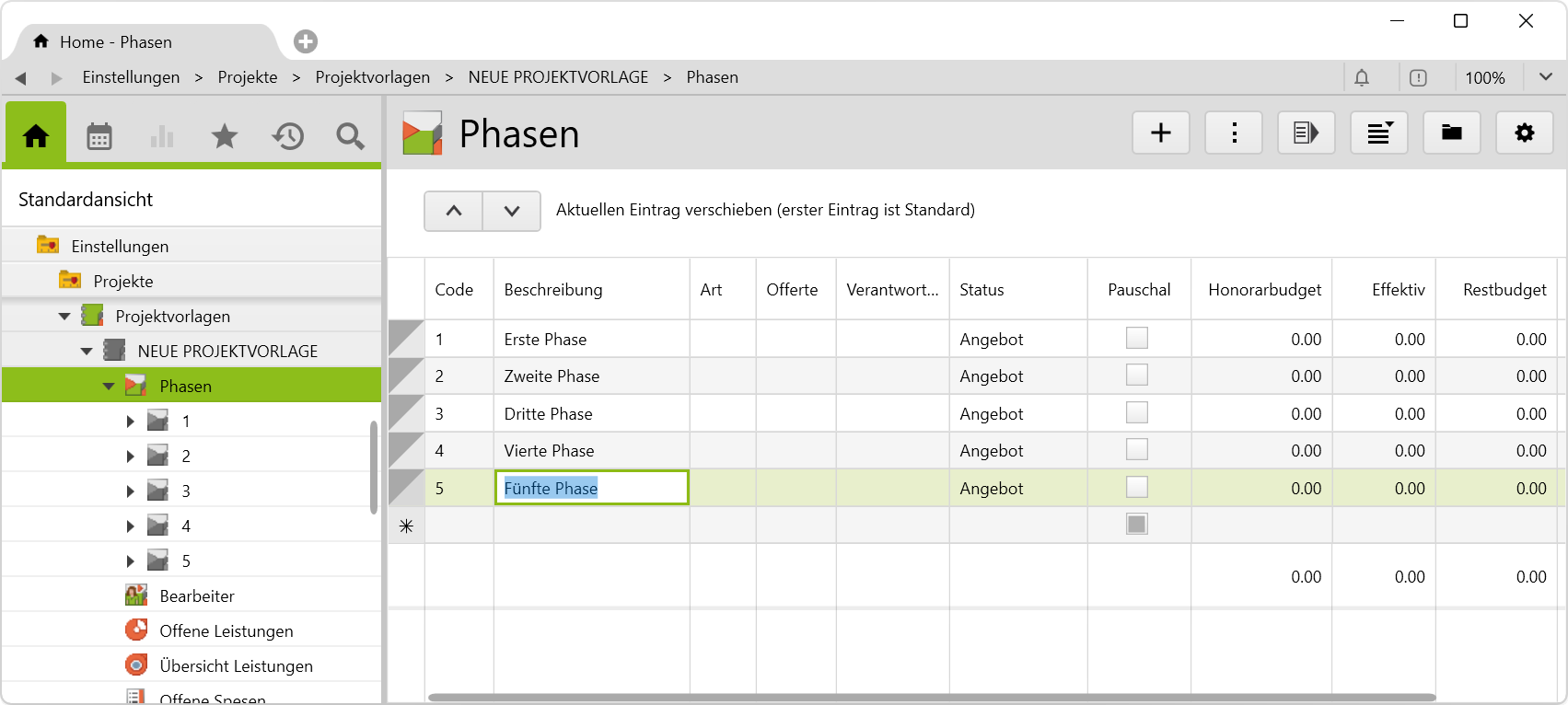

2. Legen Sie im Ordner Phasen die entsprechenden Phasen (Oberphasen) an und setzen Sie sie auf inaktiv.

3. Auf den Phasen müssen nun Subphasen angelegt werden, welche die SIA Phasen darstellen.
4. Erstellen Sie die Subphasen via Neu > Projektphase auf der Oberphase.

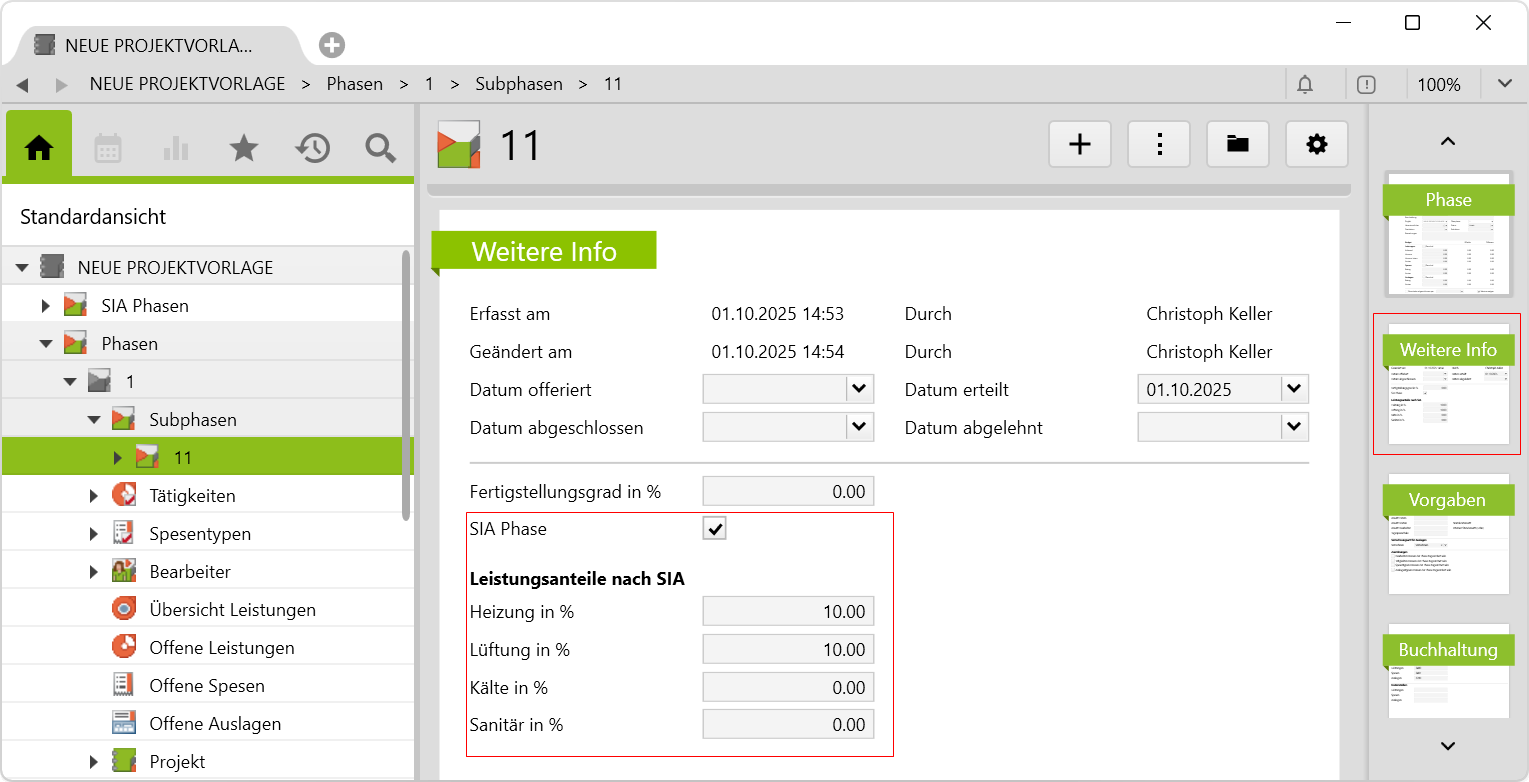

5. Setzen Sie die Subphasen auf pauschal, aktivieren Sie die Checkbox SIA Berechnung auf der Seite Weitere Info und tragen Sie bei Bedarf entsprechende Prozentwerte ein. Mit dem Aktivieren der Checkbox wird der Ordner SIA Phasen angelegt, in dem die Subphasen gespeichert werden. Damit eine Projektvorlage als SIA Vorlage zur Auswahl erscheint, muss das Projekt mindestens eine Subphase mit aktivierter Checkbox enthalten.



6. Erstellen Sie auf dem Projekt eine Offerte.

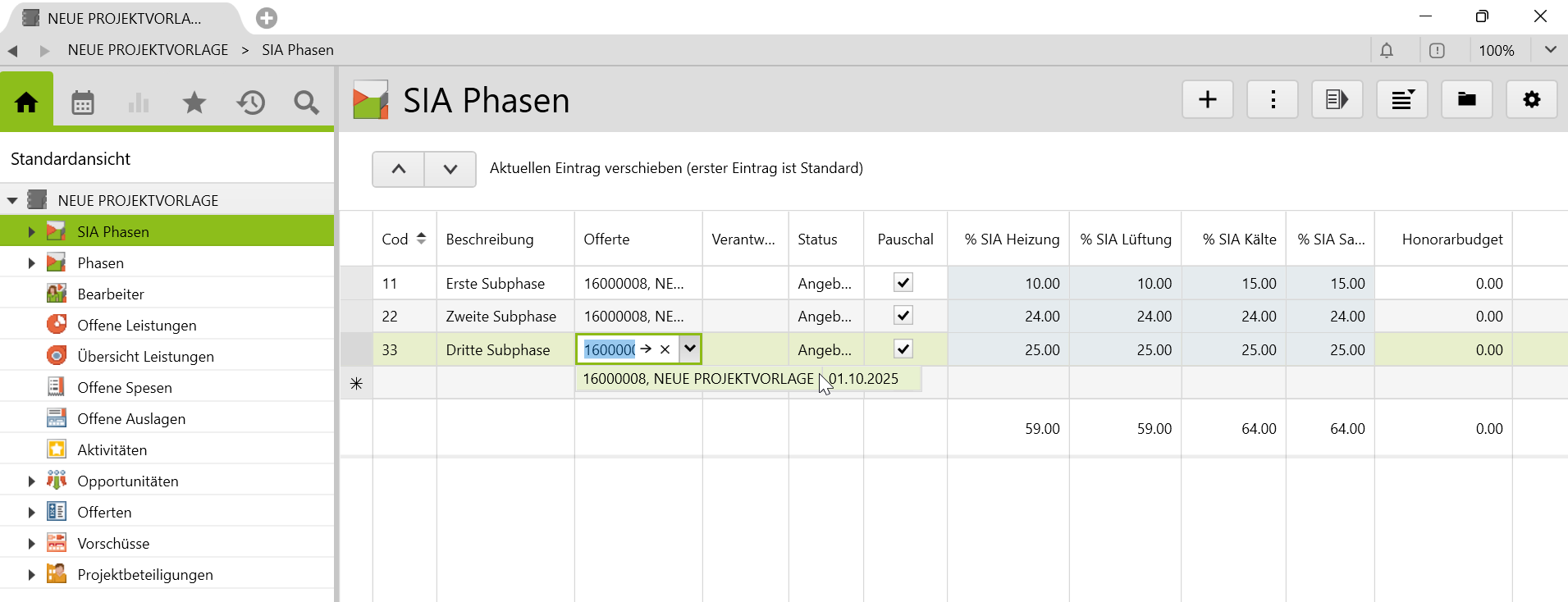

7. Ordnen Sie die Subphasen via Drag & Drop oder in der Liste des Ordners SIA Phasen der Offerte zu:



8. Durch die aktivierten Checkboxen auf den Subphasen erscheinen auf der Offerte die Abschnitte Angaben SIA und Beträge.
9. Füllen Sie die Felder im Abschnitt Angaben SIA auf der Offerte aus.
10. Die neue Vorlage steht nun als SIA Vorlage zur Auswahl.

Neue Bauobjektvorlage erstellen

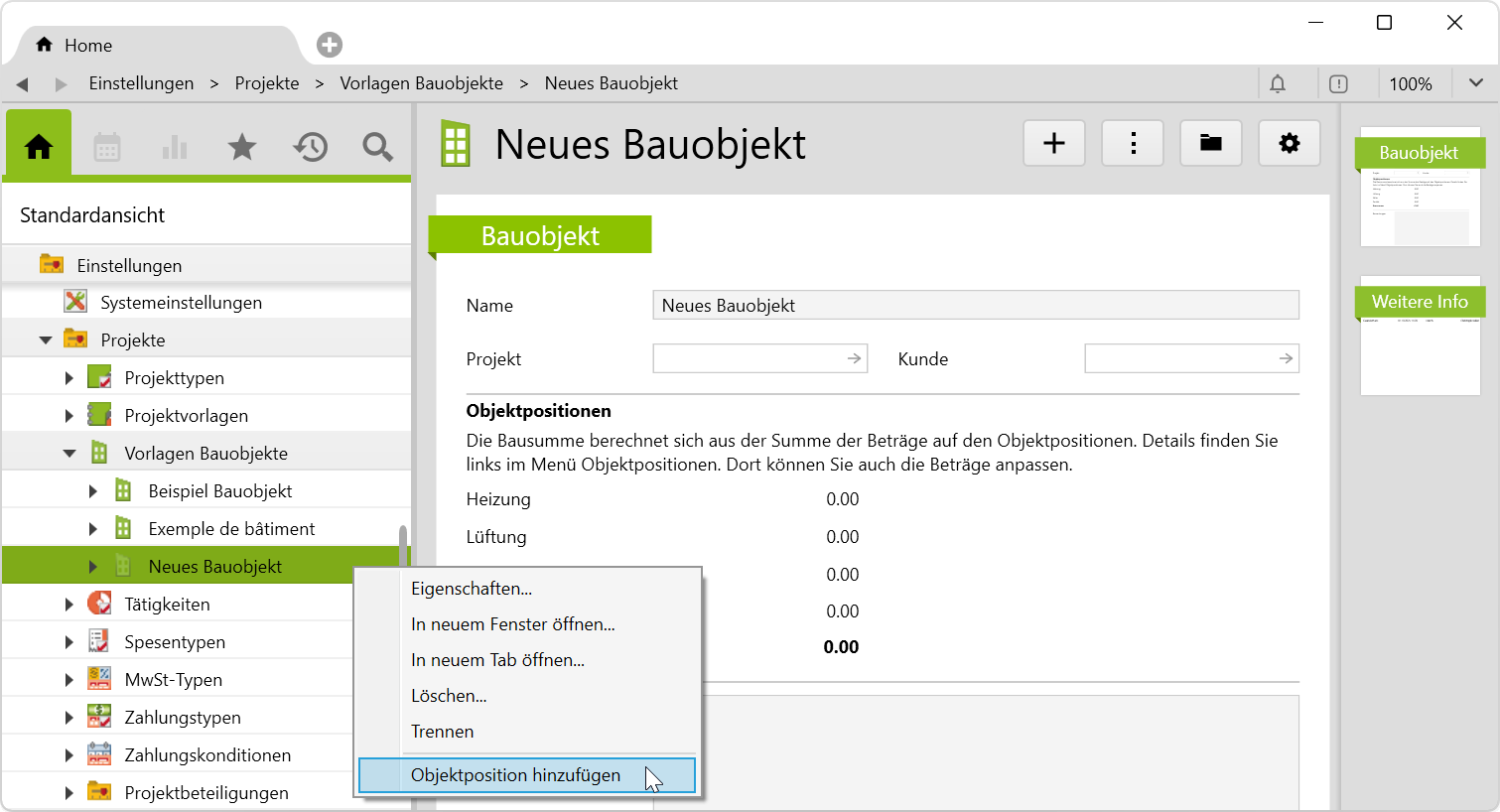

Im Ordner Einstellungen > Projekte > Vorlagen Bauobjekte können neue Bauobjektvorlagen erstellt werden. Wählen Sie dafür Neu > Bauobjekt. Via Rechtsklick auf dem Objekt lassen sich nun die entsprechenden Objektpositionen erzeugen:

Objektpositionen hinzufügen

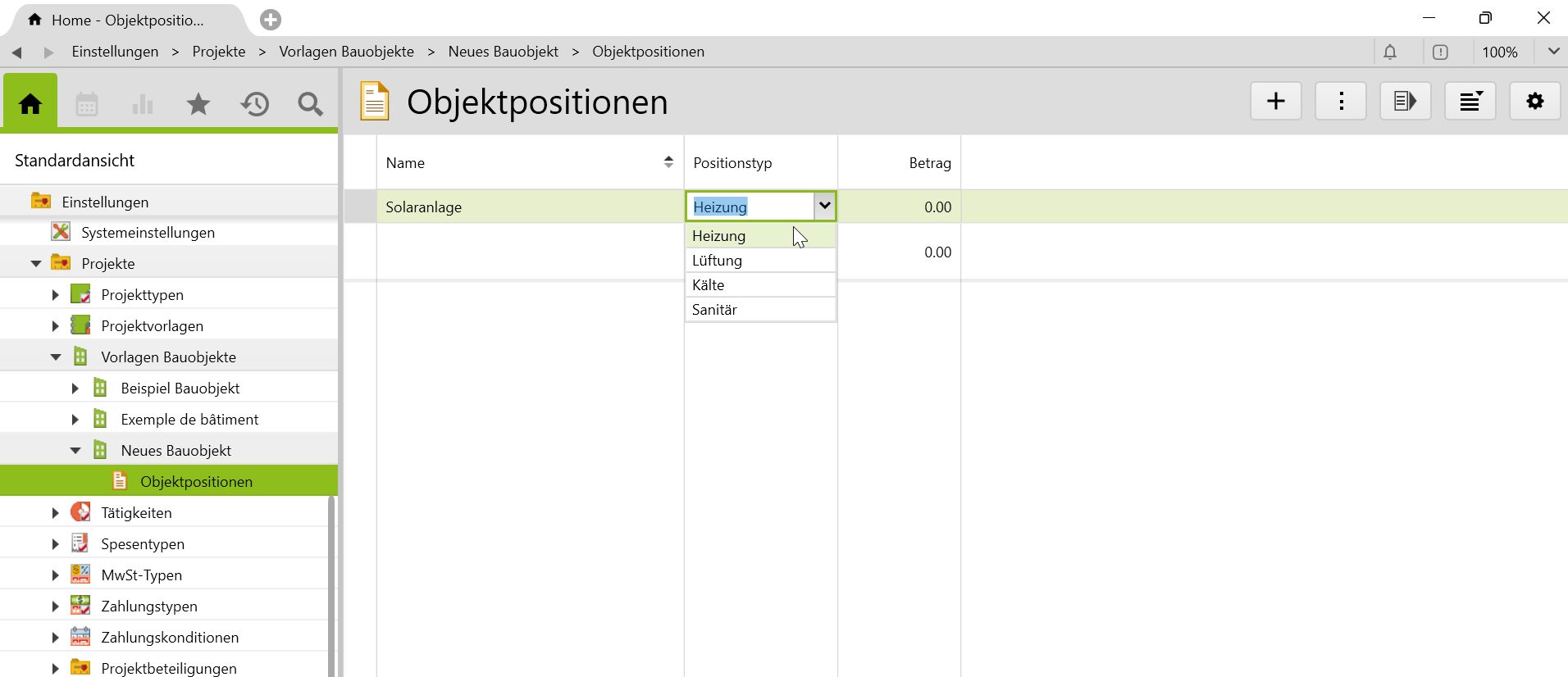

Zu jeder Objektposition kann ein Name und ein Positionstyp (HLKS) angegeben werden:

Anforderungen und Download

• Für diese Funktion ist die Produktlinie Expert Voraussetzung.
• Das Modul Budget & Teilprojekt muss lizenziert sein.

Wichtige Hinweise vor dem Import finden Sie im Artikel Wissenswertes zu den Zusatzfunktionen . Den genauen Importvorgang finden Sie im Artikel über die Config Sets .

Laden Sie die Zusatzfunktion mit nachfolgendem Download Link herunter:

Durch den Import des Config Sets werden folgende Objekte angelegt:
